Lernkarte 1: Glasschmelzöfen – Das Herz der Glashütte
Hallo angehende Industriemeister!
Wir starten heute mit den absoluten Basics der Glastechnologie. Ohne den Ofen läuft nichts. Für die Prüfung (und die Praxis) ist es entscheidend, die verschiedenen Aggregat-Typen nicht nur zu kennen, sondern auch zu wissen, wann welcher Ofen eingesetzt wird.
Hier ist die detaillierte Aufbereitung der Lernkarte 1.
1. Begriffserklärung & Einordnung
Glasschmelzöfen sind thermische Großanlagen zur Aufschmelzung des Gemenges (Glassatz) in der industriellen Glasproduktion.
Der Prozess unterteilt sich physikalisch grob in:
- Rau- und Blankschmelze (Aufschmelzen der Rohstoffe)
- Läuterung (Austreiben von Gasblasen)
- Abstehen (Thermische Konditionierung für die Formgebung)
2. Die Wichtigsten Ofentypen im Vergleich

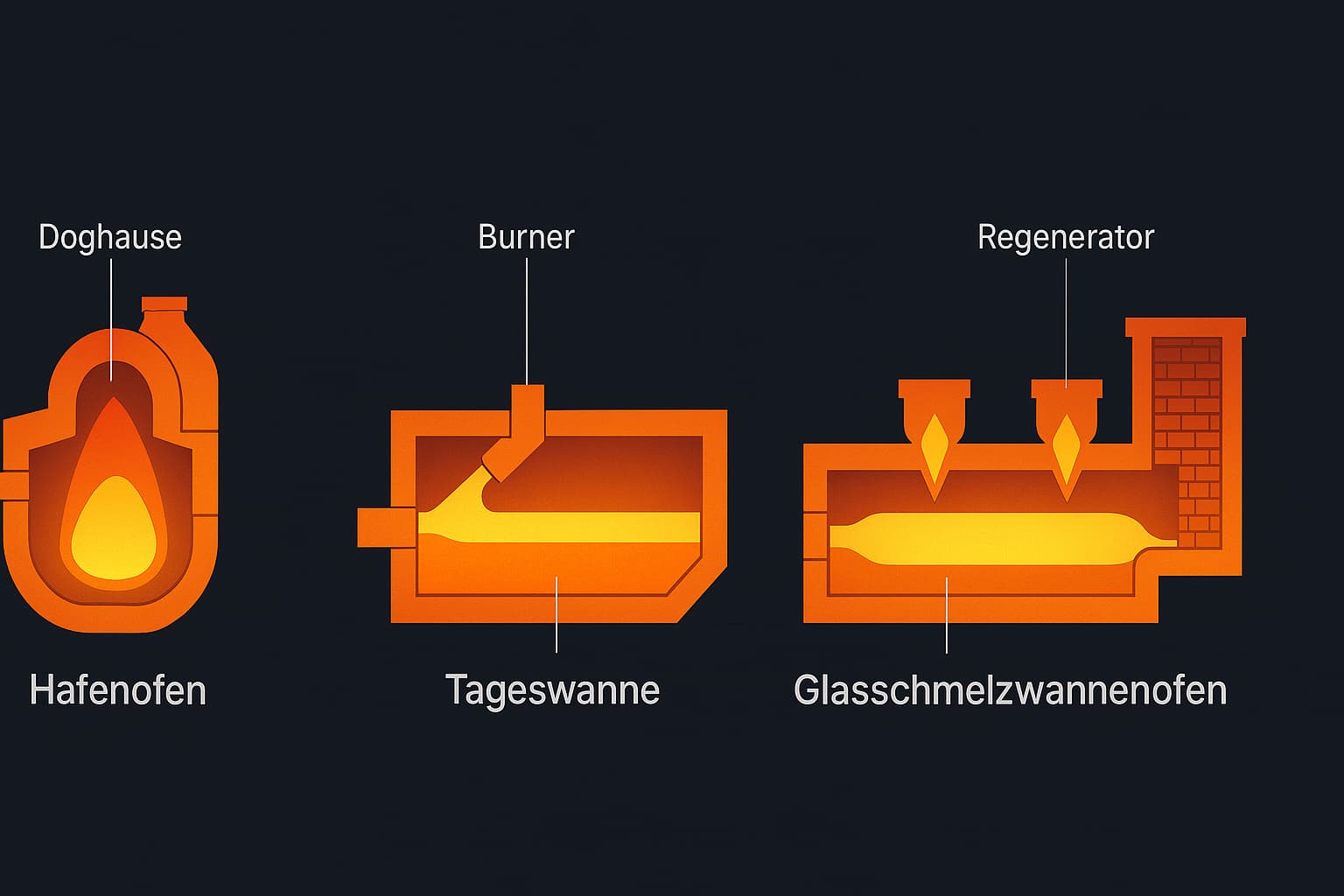

Damit ihr den Überblick behaltet, habe ich die Hierarchie der Öfen visualisiert. Die Unterscheidung zwischen diskontinuierlichem (Chargen) und kontinuierlichem Betrieb ist prüfungsrelevant!
A) Hafenöfen (Pot Furnaces)
- Prinzip: Batch-Betrieb (Chargenweise). Das Glas wird in keramischen Töpfen (Häfen) geschmolzen.
- Einsatz: Kleinste Mengen, Mundblasglashütten, Bleikristall, Farbglas oder optische Spezialgläser.
- Technik: Oft Gas- oder Elektroheizung.
- Bauformen:
- Rundhafen: Klassische Form.
- Rechteckhafen: Bessere Raumnutzung.
- Unterscheidung: Offene Häfen (Flamme berührt Glas) vs. Gedeckte Häfen (Schutz vor Verunreinigung).
B) Tageswannen (Day Tanks)
- Prinzip: Kleinanlagen, die oft im 24h-Zyklus gefahren werden (Nachts schmelzen/läutern, Tagsüber ausarbeiten).
- Einsatz: Ideal für kleine Serien, wechselnde Farben oder Spezialgläser, die mehr Menge als ein Hafen benötigen.
- Vorteile: Geringer Platzbedarf, gute Steuerbarkeit, schneller Farbwechsel möglich.
- Nachteile: Begrenzte Kapazität, hoher spezifischer Energieverbrauch pro Tonne Glas im Vergleich zur Großwanne.
C) Glasschmelzwannenöfen (Continuous Tank Furnaces)
- Prinzip: Dauerbetrieb (24/7/365). An einer Seite wird Gemenge eingelegt, auf der anderen fließt Glas ab.
- Beheizung: Meist regenerativ (Gas/Öl) oder Oxyfuel (Sauerstoff/Gas), oft mit elektrischer Zusatzheizung (Boosting).
- Unterteilung nach Produkt:
Behälterglaswannen: Oft als U-Flammen-Wannen (End-fired) für Flaschen/Gläser.- Wirtschaftsglaswannen: Für Geschirr/Pressglas.
- Flachglaswannen: Riesige Querflammen-Wannen (Cross-fired) für Floatglas (bis zu 1000t/Tag).
- Spezialglaswannen: Z.B. für Borosilikatglas (Laborglas) oder Displayglas.
3. Wichtige Fachbegriffe (Technisches Vokabular)
Diese Begriffe müsst ihr in der mündlichen Ergänzungsprüfung sicher beherrschen:
| Begriff | Erklärung |
|---|---|
| Schmelzwanne | Das Hauptaggregat. Besteht aus feuerfestem Material (AZS-Steine, Zirkon). |
| Doghouse | (dt. Einlegevorbau). Der Bereich, in dem die Einlegemaschine das Gemenge auf das Glasbad schiebt. |
| Durchlass (Throat) | Zusatzinfo: Der getauchte Verbindungskanal zwischen Schmelz- und Arbeitswanne. Hält Verunreinigungen zurück und kühlt das Glas ab. |
| Regenerator | Wärmerückgewinnung durch Wechselbetrieb: Heiße Abgase heizen Gittersteine auf („Speichern“), danach wärmt die heiße Gitterung die frische Verbrennungsluft vor. |
| Rekuperator | Wärmerückgewinnung durch direkten Wärmetausch (meist Stahlrohre) ohne Umschalten. Oft bei kleineren Wannen oder Unit-Meltern. |
4. Prüfungswissen & Fakten
- Schmelztemperaturen: Das Glas wird bei ca. 1450 – 1550 °C geschmolzen (abhängig von der Glasart/Viskosität).
- Wannenreise: So nennt man die Lebensdauer eines Ofens. Wannenöfen laufen i. d. R. 10 – 15 Jahre ununterbrochen. Ein „Abstellen“ bedeutet meist Abriss und Neubau.
- Konstruktionsziel: Der Aufbau ist entscheidend für Energieeffizienz (Isolierung), Produktqualität (Strömungsprofile) und Lebensdauer (Korrosionsbeständigkeit der Steine).
🧮 Exkurs: Energiebilanz
Für die technik-affinen unter euch: Der theoretische Energiebedarf zum Schmelzen von 1 kg Scherben/Gemenge lässt sich physikalisch berechnen, in der Praxis nutzen wir den Spezifischen Energieverbrauch.
- H_s: Spezifischer Energieverbrauch
- E_{Gesamt}: Eingesetzte Energie (Gas + Strom)
- m_{Glas}: Produzierte Menge gut verkaufsfähigen Glases
Typischer Wert Behälterglas: ca. 3,5 - 5 GJ/t (je nach Scherbenanteil).
💡 Merksatz für die Prüfung
„Tageswannen sind kompakt und flexibel (Intervall), Wannenöfen groß und starr (Dauerlauf) – aber maximal effizient. Die Wahl des Ofens hängt von Tonnage, Glasart und Wirtschaftlichkeit ab.“
