Motorentypenschilder richtig lesen & verstehen
Motorentypenschilder enthalten wichtige technische Informationen über den Elektromotor. Wer sie richtig lesen kann, versteht sofort, wie der Motor arbeitet, wie er angeschlossen werden muss und wofür er geeignet ist. Dieser erweiterte Leitfaden erklärt dir alle Angaben, ihre Bedeutung und wie du damit rechnen kannst – inklusive wichtiger Hintergründe zu Schutzarten, Betriebsweisen, Schaltungen und Berechnungen.

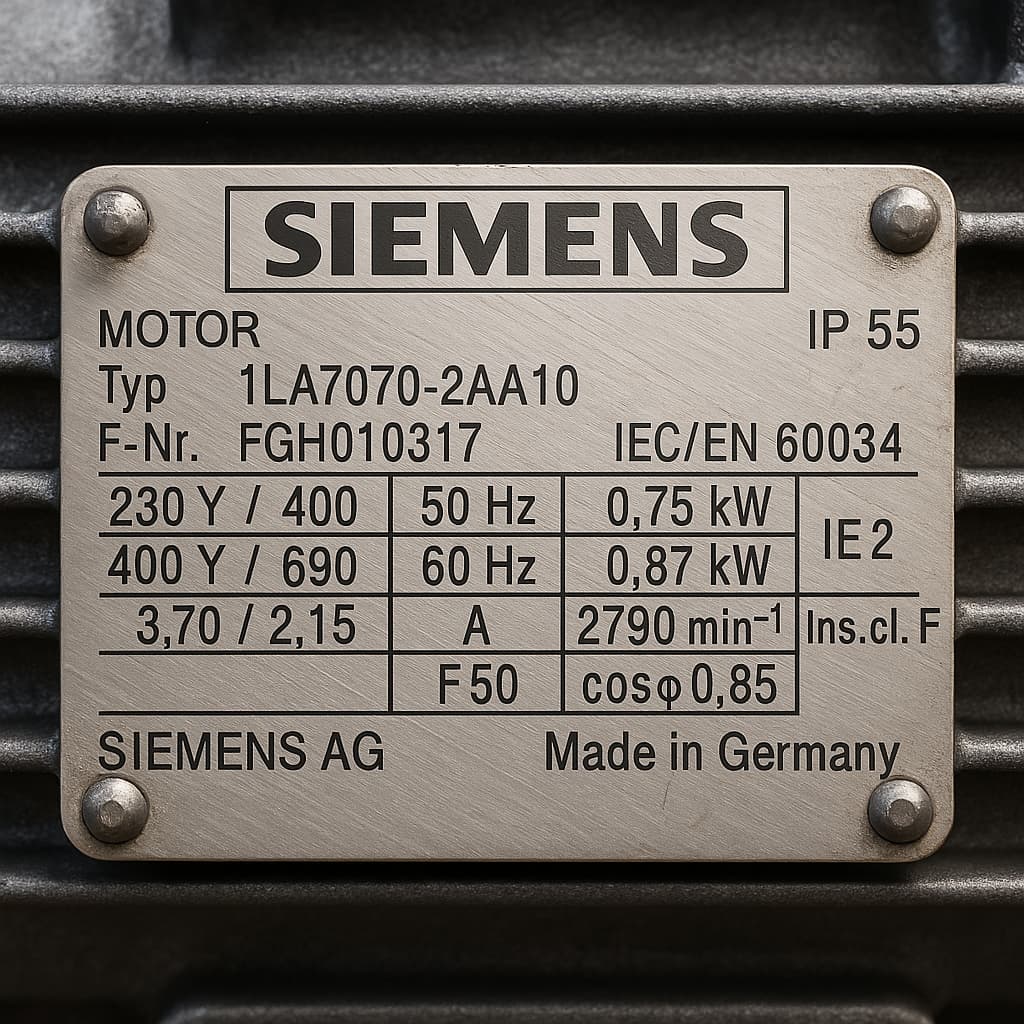

Typisches Motorentypenschild (Beispielangaben)
| Bezeichnung | Bedeutung | Beispielwert |
|---|---|---|
| Hersteller | Wer den Motor gebaut hat | Siemens |
| Typ / Modell | Modellbezeichnung | 1LA7 080-2AA10 |
| Seriennummer | Eindeutige Identifikationsnummer (oft mit Herstellungsjahr) | 2023-045678 |
| Leistung P_N | Nennleistung des Motors in kW (mechanische Abgabeleistung) | 3,0 kW |
| Spannung U | Betriebsspannung (Dreieck / Stern) | 230 Δ / 400 Y V |
| Strom I | Stromaufnahme für D / Y-Schaltung | 11,5 / 6,6 A |
| Frequenz f | Netzfrequenz (meist 50 oder 60 Hz) | 50 Hz |
| Drehzahl n | Nenndrehzahl unter Last (abhängig von Polzahl) | 2880 U/min |
| Cos φ | Leistungsfaktor (Blindleistung) | 0,82 |
| Schutzart (IP) | Schutz gegen Staub und Wasser | IP 55 |
| Isolierklasse | Temperaturbeständigkeit der Wicklung | F |
| Bauform | Mechanischer Aufbau (z. B. Fuß-, Flanschmontage) | B3 |
| S-Kennzeichnung | Betriebsart (z. B. Dauerbetrieb) | S1 |
| Wirkungsgrad \eta | Energieeffizienz des Motors | 89,5% |
| Effizienzklasse | IE-Klasse nach IEC 60034-30 | IE3 |
Was bedeuten die Angaben praktisch?
Spannung und Schaltung
230/400 V bedeutet: 230 V bei Dreieckschaltung (Δ), 400 V bei Sternschaltung (Y).
- Bei Sternschaltung liegt an jeder Wicklung die Strangspannung von 230 V:
- Bei Dreieckschaltung liegt an jeder Wicklung die volle Außenleiterspannung von 400 V.
- Motoren mit 400/690 V können im Dreieck mit 400 V betrieben werden oder im Stern mit 690 V (z. B. für Stern‑Dreieck‑Anlauf am 400‑V‑Netz).
Strom
Der Nennstrom ist entscheidend für die Dimensionierung von Motorschutzschaltern, Kabeln und Schützen.
- Sternschaltung (400 V): niedrigerer Strom (z. B. 6,6 A).
- Dreieckschaltung (400 V): höherer Strom (z. B. 11,5 A), da mehr Leistung bei gleicher Netzspannung übertragen wird.
Wichtig: Der Motorschutzschalter wird auf den Nennstrom des Motors eingestellt, der auf dem Typenschild angegeben ist. Häufige Faustregel für die Auslegung:
als Basis für den thermischen Überlastschutz.
Cos φ (Cosinus Phi)
Der Leistungsfaktor \cos(\varphi) gibt an, wie viel der Scheinleistung tatsächlich in Wirkleistung (nutzbare Arbeit) umgesetzt wird.
- \cos(\varphi) = 1: Ideal – keine Blindleistung, gesamte Leistung wird genutzt.
- \cos(\varphi) = 0{,}82: 82% der Scheinleistung werden in Wirkleistung umgewandelt, 18% sind Blindleistung.
Blindleistung entsteht z. B. durch Motoren und Transformatoren und belastet Leitungen und Netz, ohne selbst Arbeit zu verrichten.
Formeln (Drehstrom, 3‑phasig):
Wirkleistung:
Blindleistung:
Scheinleistung:
Drehzahl
Die Nenndrehzahl ist die tatsächliche Drehzahl unter Nennlast und liegt immer etwas unter der Synchrondrehzahl (Schlupf beim Asynchronmotor).
Typische Werte bei 50 Hz:
- 2‑polig (1 Polpaar): Synchrondrehzahl \approx 3000\ \text{U/min}, Nenndrehzahl z. B. 2880 U/min.
- 4‑polig (2 Polpaare): Synchrondrehzahl \approx 1500\ \text{U/min}, Nenndrehzahl z. B. 1440 U/min.
- 6‑polig (3 Polpaare): Synchrondrehzahl \approx 1000\ \text{U/min}.
Leistung
Die Nennleistung P_N ist die mechanische Abgabeleistung an der Motorwelle, nicht die elektrische Aufnahmeleistung.
Die elektrische Leistungsaufnahme ist höher als die mechanische Leistung (Verluste durch Wärme, Reibung, Magnetisierung).
Der Wirkungsgrad \eta beschreibt das Verhältnis von mechanischer zu elektrischer Leistung:
Frequenz
Die Netzfrequenz bestimmt zusammen mit der Polpaarzahl die Synchrondrehzahl.
- 50 Hz: Europa, große Teile Asiens und Afrikas.
- 60 Hz: Nordamerika, Teile Südamerikas usw.
Rechenbeispiele
Rechenbeispiel 1: Elektrische Leistungsaufnahme (Sternschaltung)
Gegeben:
Formel für Drehstrom:
Einsetzen:
Ergebnis:
Die elektrische Leistungsaufnahme beträgt ca. 3,75 kW, während die mechanische Nennleistung bei 3,0 kW liegt. Die Differenz von etwa 0,75 kW sind Verluste (Wärme, Reibung, Magnetisierung).
Rechenbeispiel 2: Synchrondrehzahl aus Polpaarzahl berechnen
Gegeben:
Formel:
Einsetzen:
Ergebnis:
Die theoretische Synchrondrehzahl beträgt 3000 U/min. Auf dem Typenschild steht jedoch z. B. 2880 U/min (Nenndrehzahl), da Asynchronmotoren durch den Schlupf immer etwas langsamer drehen.
Rechenbeispiel 3: Schlupf berechnen
Gegeben:
Formel:
Einsetzen:
Ergebnis:
Der Schlupf beträgt 4%. Typische Werte liegen zwischen ca. 1% und 8% bei Nennlast.
Rechenbeispiel 4: Aufnahmeleistung bei Dreieckschaltung
Gegeben:
Formel:
Einsetzen:
Ergebnis:
Die elektrische Leistungsaufnahme in Dreieckschaltung beträgt ca. 6,53 kW – deutlich höher als bei Sternschaltung, da der Strom pro Phase größer ist.
IP-Schutzarten – Schutz gegen Fremdkörper und Wasser
Die IP-Schutzart (Ingress Protection) nach DIN EN 60529 beschreibt den Schutzgrad des Motorgehäuses gegen Berührung, Staub und Wasser.
Aufbau des IP‑Codes:
IP X Y
- Erste Ziffer X: Schutz gegen Fremdkörper und Berührung (0–6)
- Zweite Ziffer Y: Schutz gegen Wasser (0–9)
Erste Kennziffer – Schutz gegen Fremdkörper
| Ziffer | Bedeutung |
|---|---|
| 0 | Kein Schutz |
| 1 | Gegen feste Fremdkörper ≥ 50 mm (z. B. Handrücken) |
| 2 | Gegen feste Fremdkörper ≥ 12,5 mm (z. B. Finger) |
| 3 | Gegen feste Fremdkörper ≥ 2,5 mm (z. B. Werkzeug) |
| 4 | Gegen feste Fremdkörper ≥ 1 mm (z. B. Draht) |
| 5 | Staubgeschützt (geringe Staubmenge darf eindringen) |
| 6 | Staubdicht (vollständiger Schutz) |
Zweite Kennziffer – Schutz gegen Wasser
| Ziffer | Bedeutung |
|---|---|
| 0 | Kein Schutz |
| 1 | Gegen Tropfwasser (senkrecht fallend) |
| 2 | Tropfwasser (bis 15° Neigung) |
| 3 | Sprühwasser (bis 60° Neigung) |
| 4 | Spritzwasser (aus allen Richtungen) |
| 5 | Strahlwasser |
| 6 | Starkes Strahlwasser |
| 7 | Zeitweiliges Untertauchen |
| 8 | Dauerndes Untertauchen |
Typische Schutzarten bei Elektromotoren
-
IP54 – Standard für Industriemotoren
- Vollständiger Berührungsschutz
- Staubgeschützt
- Schutz gegen allseitiges Spritzwasser
-
IP55 – Erhöhter Schutz
- Vollständiger Berührungsschutz
- Staubgeschützt
- Schutz gegen Strahlwasser aus beliebiger Richtung
-
IP56 – Noch höherer Schutz
- Vollständiger Berührungsschutz
- Staubgeschützt
- Schutz gegen starkes Strahlwasser (z. B. Reinigung mit Schlauch)
-
IP65 – Staubdicht
- Vollständiger Berührungsschutz
- Staubdicht
- Schutz gegen Strahlwasser
Isolierklassen – Temperaturbeständigkeit der Wicklung
Die Isolierklasse (nach IEC 60085) gibt an, welche maximale Temperatur die Motorisolierung dauerhaft aushalten kann.
Wichtig: Die angegebene Temperatur ist die maximale Wicklungstemperatur bei einer Umgebungstemperatur von 40 °C.
| Isolierklasse | Max. Temperatur | Typische Anwendung |
|---|---|---|
| Y | 90 °C | Veraltet, kaum noch verwendet |
| A | 105 °C | Alte Motoren, Standard bis ca. 1970er |
| E | 120 °C | Selten, Sonderanwendungen |
| B | 130 °C | Früher Standard, heute Mindestanforderung |
| F | 155 °C | Heutiger Standard bei Industriemotoren |
| H | 180 °C | Sondermotoren, hohe Temperaturen |
| C | > 180 °C | Spezialanwendungen |
Praxishinweis:
Viele moderne Motoren sind in Isolierklasse F ausgeführt, werden aber thermisch nur wie Klasse B ausgelastet – das erhöht die Lebensdauer und schafft Reserven.
Bauformen – Montagearten von Elektromotoren
Die Bauform (nach IEC 34‑7) beschreibt die mechanische Montageart des Motors.
| Bauform | Beschreibung | Befestigung |
|---|---|---|
| B3 | Fußmotor horizontal | Befestigung über Füße am Boden |
| B5 | Flanschmotor (groß) | Außenflansch mit Durchgangsbohrungen |
| B14 | Flanschmotor (klein) | Innenflansch mit Gewindebohrungen |
| B35 | Fuß‑Flansch‑Motor | Kombination aus B3 und B5 |
| B34 | Fuß‑Flansch‑Motor | Kombination aus B3 und B14 |
Tipp:
Motoren mit abnehmbaren Füßen (z. B. B34) können durch Demontage der Füße als reine Flanschmotoren (B14) verwendet werden.
Betriebsarten (S1–S10) – Wie lange darf der Motor laufen?
Die Nennbetriebsart (nach IEC 60034‑1) gibt an, unter welchen Belastungs‑ und Zeitbedingungen der Motor betrieben werden darf.
| Betriebsart | Bezeichnung | Beschreibung | Beispielanwendung |
|---|---|---|---|
| S1 | Dauerbetrieb | Konstante Last bis zum thermischen Gleichgewicht | Pumpen, Ventilatoren, Förderbänder |
| S2 | Kurzzeitbetrieb | Laufzeit begrenzt, danach Abkühlpause bis Umgebungstemperatur | Hebezeuge, Haartrockner |
| S3 | Aussetzbetrieb, periodisch | Betrieb/Stillstand im Wechsel, ED in % (bezogen auf 10 min) | Seilwinden, periodische Antriebe |
| S4 | Aussetzbetrieb mit Anlauf | Wie S3, aber Anlaufvorgänge thermisch relevant | Krane, schwere Anlauflasten |
| S5 | Aussetzbetrieb mit Bremsen | Wie S4, zusätzlich mit elektrischer Bremsung | Positionierantriebe |
| S6–S10 | Spezielle Betriebsarten | Verschiedene komplexe Lastzyklen | Spezialanwendungen |
Wichtig:
Motoren für S2 oder S3 dürfen höher belastet werden als im Dauerbetrieb, weil Abkühlphasen eingeplant sind.
Beispiel S3 25%:
In einem 10‑Minuten‑Zyklus läuft der Motor 2,5 Minuten und steht 7,5 Minuten.
Stern‑Dreieck‑Schaltung – Anlaufstrom reduzieren
Die Stern‑Dreieck‑Anlaufschaltung reduziert den Anlaufstrom bei größeren Motoren.
Warum ist der Anlaufstrom bei Dreieck höher?
- Bei Dreieckschaltung liegen 400 V direkt an den Wicklungen.
- Bei Sternschaltung liegen nur
an den Wicklungen.
- Geringere Spannung \Rightarrow geringerer Strom (bei gleichem Wicklungswiderstand).
Anlaufstrom und Anlaufmoment
- Anlaufstrom bei Direkteinschaltung (Dreieck): ca. 6‑facher Nennstrom.
- Anlaufstrom bei Sternschaltung: ca. 1/3 des Dreieck‑Anlaufstroms.
- Anlaufmoment bei Sternschaltung: nur ca. 1/3 des Dreieck‑Anzugsmoments.
Stern‑Dreieck‑Anlauf in der Praxis
- Start: Motor im Stern starten → geringer Anlaufstrom, geringes Anzugsmoment.
- Hochlauf: Motor läuft auf ca. 75–80% der Nenndrehzahl hoch.
- Umschaltung: Nach ca. 3–4 Sekunden auf Dreieck umschalten → volle Leistung und Nenndrehzahl.
Wichtig:
Stern‑Dreieck‑Anlauf funktioniert nur bei Motoren mit 400/690 V und ist nur für leichte Anlaufbedingungen geeignet (keine hohe Last beim Start).
Wirkungsgrad und Effizienzklassen (IE1–IE5)
Der Wirkungsgrad beschreibt, wie effizient der Motor elektrische in mechanische Energie umwandelt.
Formel:
Effizienzklassen nach IEC 60034‑30 (Beispielhaft)
| Klasse | Bezeichnung | Wirkungsgrad (z. B. 110 kW) | Anmerkung |
|---|---|---|---|
| IE1 | Standard Efficiency | ≥ 93,3% | ältere Standardklasse |
| IE2 | High Efficiency | ≥ 94,3% | frühere Mindestanforderung |
| IE3 | Premium Efficiency | ≥ 95,2% | heute Standardpflicht ab 0,75 kW |
| IE4 | Super Premium Efficiency | ≥ 96,0% | für größere Motoren zunehmend gefordert |
| IE5 | Ultra Premium Efficiency | ≥ 97% | aktuelle High‑End‑Klasse |
Merke:
Schon wenige Prozentpunkte Unterschied im Wirkungsgrad können bei Dauerbetrieb große Energie‑ und Kosteneffekte haben.
Frequenzumrichter – Drehzahlregelung und Energieeinsparung
Ein Frequenzumrichter (FU) ermöglicht die stufenlose Drehzahlregelung von Drehstrommotoren durch Änderung von Frequenz und Spannung.
Funktionsweise (vereinfacht)
- Gleichrichter: Wandelt Netzwechselstrom in Gleichstrom.
- Zwischenkreis: Speichert und glättet die Gleichspannung.
- Wechselrichter: Erzeugt aus dem Gleichstrom eine Wechselspannung mit einstellbarer Frequenz und Spannung.
Vorteile
- Energieeinsparung durch bedarfsgerechte Drehzahl (z. B. Ventilatoren, Pumpen).
- Sanfter Anlauf ohne hohe Anlaufströme.
- Exakte Drehzahl‑ und Drehmomentregelung.
- Einfache Änderung der Drehrichtung.
Hinweis:
Motor und Frequenzumrichter müssen zueinander passen (Spannung, Strom, Kühlung, Motordaten).
Seriennummer und Herstellungsdatum
Viele Hersteller kodieren das Herstellungsdatum in der Seriennummer oder in speziellen Feldern am Typenschild.
Beispiele:
- Siemens/Bosch: FD‑Nummer mit Jahr/Monat.
- SEVA-tec: erste Ziffern der Seriennummer enthalten das Jahr.
- Haushaltsgeräte‑Hersteller (z. B. Beko, Brötje): Jahr und Monat direkt als Ziffern kodiert.
Praxis:
Genaues Schema je Hersteller – im Zweifel in der Dokumentation nachsehen oder den Hersteller‑Support nutzen.
Typische Rechenaufgaben und Prüfungsfragen
Aufgabe 1: Elektrische Aufnahmeleistung
Gegeben:
Lösung:
Aufgabe 2: Polpaarzahl bestimmen
Gegeben:
Lösung:
Es handelt sich also um einen 4‑poligen Motor.
Aufgabe 3: Schlupf berechnen
Gegeben:
Lösung:
Aufgabe 4: Passende Schaltung wählen
Gegeben:
Motor: 230/400 V Netz: 400 V
Lösung:
Im 400‑V‑Netz wird der Motor in Sternschaltung betrieben, damit an jeder Wicklung ca. 230 V anliegen.
Aufgabe 5: Motorschutzschalter dimensionieren
Gegeben:
Lösung (Grundprinzip):
(Kurzschlussauslösung erfolgt über separate Sicherungen oder den magnetischen Teil des Schutzschalters, typischerweise 10 bis 14 mal I_N, je nach Gerät.)
Wichtige Merksätze
- Leistung auf dem Typenschild ist die mechanische Wellenleistung, nicht die elektrische Aufnahme.
- Spannung 230/400 V: 230 V = Dreieck, 400 V = Stern (im 400‑V‑Netz, europäische Standardauslegung).
- Stern‑Dreieck‑Anlauf: Nur bei Motoren mit 400/690 V und leichten Anlaufbedingungen sinnvoll.
- IP‑Schutzart: erste Ziffer = Berührung/Staub, zweite Ziffer = Wasser.
- Isolierklasse F ist bei Industriemotoren sehr verbreitet (max. 155 °C).
- Asynchronmotoren laufen wegen Schlupf immer etwas langsamer als die Synchrondrehzahl.
- Betriebsart S1 = Dauerbetrieb ohne zeitliche Begrenzung.
- Effizienzklasse IE3 ist heute für viele Motoren Mindeststandard.
