Kunststofftechnik für Industriemeister: Kalandrieren & Formpresse

Bildung
,
1

Vorbereitung auf Prüfungsfragen und Prozessoptimierung

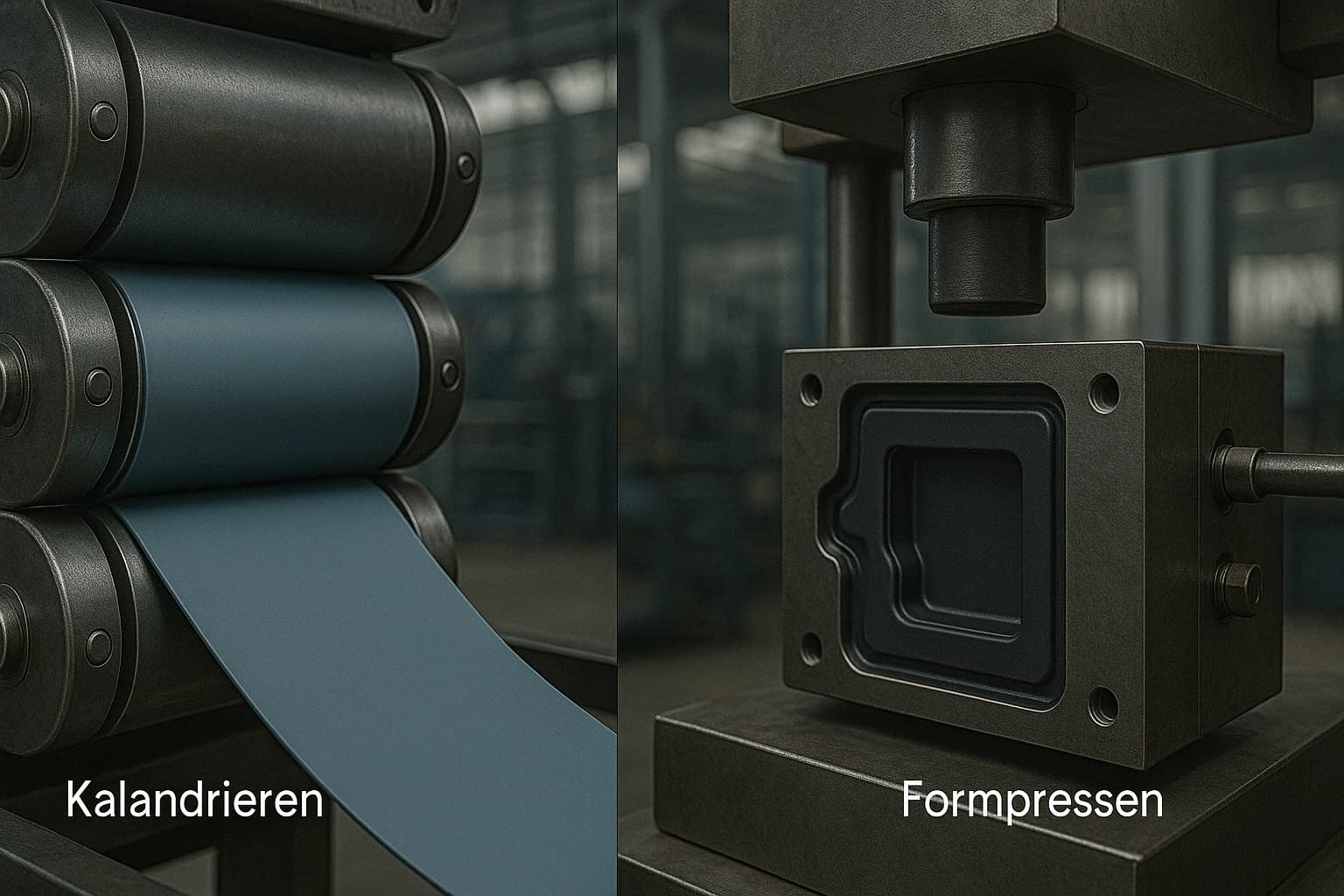

kalandrieren
kalandrieren1536×1024 120 KB

:triangular_flag: Teil 1: :gear: Kalandrieren

Kalandrieren ist ein kontinuierliches Verfahren, bei dem thermoplastische Kunststoffe (meist PVC) oder Kautschukmischungen durch mehrere beheizte Walzen geführt werden, um Folien und Platten herzustellen.

:pushpin: 1. Prozessvisualisierung

Um den Materialfluss durch einen typischen 4-Walzen-Kalander (z.B. in F-Form oder L-Form) zu verstehen:

Kalander Input Rohmaterial (Plastifiziert) Walze1 Walze 1 (Dosierung) Input->Walze1 Speisung Walze2 Walze 2 Walze1->Walze2 Knetspalt Walze3 Walze 3 Walze2->Walze3 Walze4 Walze 4 (Kalibrierung) Walze3->Walze4 Kalibrierspalt Output Folie/Platte (Aufwicklung) Walze4->Output Abzug

:pushpin: 2. Produkte

  • Weich-PVC-Folien (Bodenbeläge, Kunstleder, Teichfolien)
  • Hart-PVC-Platten (Tiefziehfolien, Kreditkarten)
  • Kautschukplatten (Dichtungen, Förderbänder)

:pushpin: 3. Walzenspalt & Thermische Ausdehnung

Der Walzenspalt bestimmt die Dicke. Da sich Stahl bei Hitze ausdehnt, muss der Spalt im kalten Zustand korrigiert werden.

Formel für den Einstell-Spalt (S):

S = d + \Delta s
  • S: Einzustellender Spalt (kalt)
  • d: Gewünschte Produktdicke
  • \Delta s: Thermische Ausdehnung (Korrekturwert)
🧮 Beispielrechnung: Thermische Ausdehnung (Klick mich)

Gegeben:

  • Walzendurchmesser D = 600 \text{ mm}
  • Ausdehnungskoeffizient Stahl \alpha \approx 12 \cdot 10^{-6} \, \text{K}^{-1}
  • Temperaturdifferenz \Delta T = 150 \text{ K}

Rechnung:

\Delta D = D \cdot \alpha \cdot \Delta T
\Delta D = 600 \cdot 12 \cdot 10^{-6} \cdot 150
\Delta D \approx \mathbf{1,08 \text{ mm}}

Interpretation:
Der Durchmesser der Walze vergrößert sich um über 1 mm. Der Spalt muss also entsprechend größer eingestellt werden, damit er im heißen Zustand das richtige Maß hat.

:pushpin: 4. Walzendurchbiegung (Ein Prüfungsklassiker!)

Durch die enormen Spaltkräfte biegen sich die Walzen in der Mitte auseinander.
Folge: Die Folie wird in der Mitte dicker als am Rand (konvexes Profil).

Gegenmaßnahmen:

  1. Bombierung: Walzen werden ballig geschliffen (in der Mitte dicker).
  2. Schrägverstellung (Crossing): Walzenachsen werden leicht gegeneinander verschränkt.
  3. Gegenbiegung (Roll Bending): Hydraulische Kräfte wirken der Durchbiegung entgegen.

:pushpin: 5. Fehlersuche beim Kalandrieren

Fehlerbild Ursache Maßnahme
Ungleichmäßige Dicke Walzendurchbiegung Bombierung oder Crossing anpassen
Lufteinschlüsse Feuchtigkeit / schlechte Plastifizierung Material vortrocknen, Knetspalt verengen
Matte Oberfläche Walzen zu kalt Walzentemperatur erhöhen

:triangular_flag: Teil 2: :brick: Formpressen (Pressverfahren)

Das Formpressen ist ein diskontinuierliches Verfahren für Duroplaste (Phenolharz PF, Melamin MF) und Elastomere.

[Image of compression molding process]

:pushpin: 1. Der Prozesszyklus

Anders als beim Spritzgießen wird hier oft festes Material (Tabletten/Pulver) direkt in die offene Form gegeben.

Formpressen Start 1. Füllen (Tablette einlegen) Pressen 2. Schließen & Pressen (Druck + Wärme) Start->Pressen Haerten 3. Aushärtung (Vernetzung) Pressen->Haerten Ende 4. Entformen (Grat entfernen) Haerten->Ende Ende->Start Neuer Zyklus

:pushpin: 2. Tablettierung: Warum macht man das?

Statt losem Pulver werden oft vorgepresste Tabletten verwendet.
Vorteile:

  • :white_check_mark: Keine Staubentwicklung
  • :white_check_mark: Exakte Dosierung (Gewichtskonstanz)
  • :white_check_mark: Kürzere Zykluszeit (Material ist schon vorverdichtet und evtl. vorgewärmt)
🧮 Berechnung: Tablettenvolumen

Um das Volumen (V) einer zylindrischen Tablette zu berechnen:

V_{\text{Tablette}} = \frac{\pi \cdot d^2 \cdot h}{4}
  • d: Durchmesser
  • h: Höhe

:pushpin: 3. Zykluszeit & Wirtschaftlichkeit

Die Zykluszeit (t_{Zyklus}) bestimmt die Stückkosten. Beim Formpressen dauert das Aushärten am längsten.

Beispiel Zykluszeitverkürzung:

  • Pulver-Prozess: 120 \text{ s}
  • Tabletten-Prozess: 90 \text{ s}
\text{Ersparnis} = 120 - 90 = 30 \text{ s}
\text{Prozentual} = \frac{30}{120} \cdot 100 = \mathbf{25\% \text{ mehr Ausstoß}}

:pushpin: 4. Typische Fehler beim Formpressen

Fehlerbild Ursache Maßnahme
Lunker / Blasen Werkzeug zu heiß (Hautbildung) Temperatur senken, Entlüften („Atmen“)
Nicht gefüllt Zu wenig Material / Druck zu niedrig Dosierung prüfen, Druck erhöhen
Dicker Grat Zu viel Material / Werkzeug schließt nicht Dosierung verringern

:pushpin: 6. :light_bulb: Prüfungs-Checkliste (Merksätze)

  1. Kalandrieren = Thermoplaste (PVC) zu Folien. Hauptproblem: Walzendurchbiegung.
  2. Formpressen = Duroplaste zu Formteilen. Hauptvorteil: Spannungsarme Teile.
  3. Bombierung kompensiert Durchbiegung.
  4. Tabletten sparen Zeit und reduzieren Staub.

:pushpin: Viel Erfolg bei deiner Industriemeisterprüfung Kunststoff HQ Technik!
